Les instruments de mesure à tête sphérique et Specular Component expliqués

Des surfaces différentes peuvent affecter à la fois la couleur et l'apparence des objets. Un objet coloré et brillant apparaît généralement plus saturé à l'œil, tandis qu'un objet similaire avec une surface mate et diffuse semble plus terne.

Si vous utilisez le même plastique noir pour former une surface brillante, une surface semi-mate et une surface mate, la surface brillante apparaîtra souvent la plus noire, tandis que la surface très mate apparaîtra beaucoup plus claire. Le même effet peut être reproduit avec le pelliculage d'impressions : un bleu foncé ou un noir pelliculé brillant apparaît plus saturé et plus sombre, un noir pelliculé mat devient plus clair et plus gris pour l'œil humain en raison de la réfraction diffuse de la lumière.

L'homme perçoit la couleur des objets par la lumière qu'ils réfléchissent, et différentes surfaces réfléchissent la lumière différemment. En général, on distingue donc deux façons de réfléchir la lumière sur un objet : La réflexion spéculaire et la réflexion diffuse.

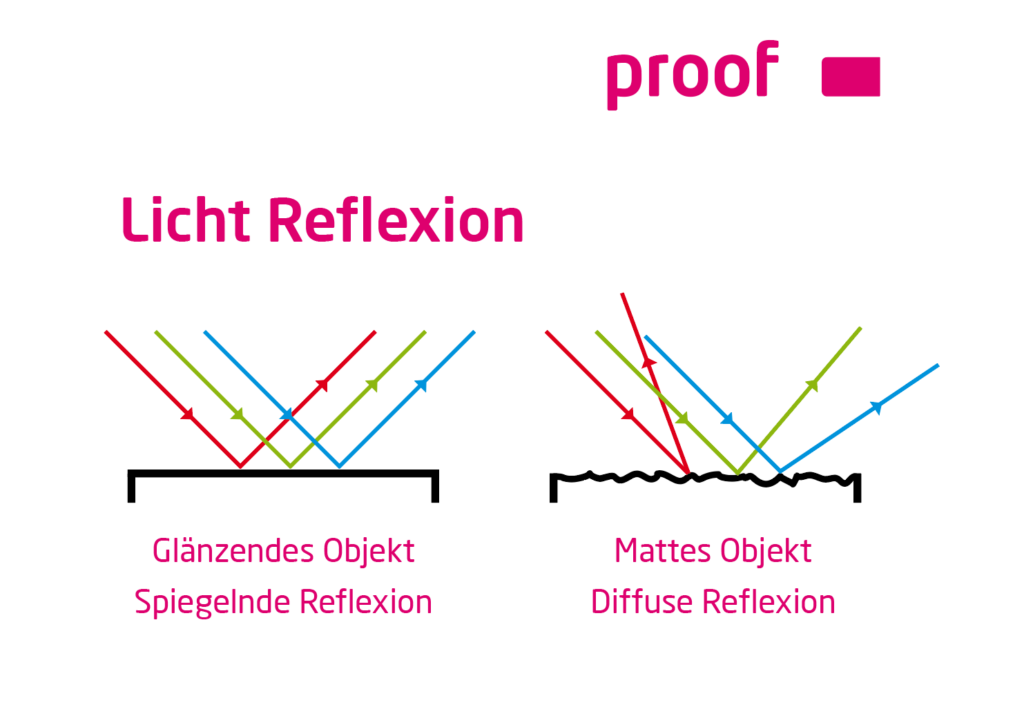

Réflexion spéculaire et diffuse de la lumière sur des objets mats et brillants

Réflexion spéculaire

La réflexion spéculaire se produit lorsque la lumière est réfléchie par la source lumineuse selon un angle identique mais opposé. Pour simplifier, on peut imaginer qu'il s'agit d'une balle qui rebondit sur un sol lisse et qui revient dans le même angle. Cette réflexion se produit principalement sur les objets dont les surfaces sont brillantes et lisses.

Réflexion diffuse

En revanche, si la lumière réfléchie est dispersée dans de nombreuses directions différentes, on parle de réflexion diffuse. Ce type de réflexion se produit avec des objets dont la surface est mate et irrégulière. Une balle rebondirait sur une telle surface - par exemple un sol irrégulier composé de nombreuses pyramides de tailles différentes - tantôt sous un angle, tantôt sous un angle complètement différent.

Jauges à boule avec boule d'Ulbricht

Aujourd'hui, pour évaluer la couleur et la brillance dans les chaînes d'approvisionnement mondiales et sur des surfaces différentes, on utilise souvent des têtes sphériquesspectrophotomètre comme le KonicaMinolta CM-26d, que nous utilisons pour la Proof SARL ainsi que le semi-mat et le mat couleur libre CIELAB HLC Colour Alas XL. Avec la géométrie de la tête sphérique d:8 et le capteur de brillance intégré à 60°, qui permet à la fois le mode de mesure SCI - "Specular Component Included" et SCE - "Specular Component Excluded", cet instrument peut mesurer la couleur et la brillance en moins d'une seconde, sans qu'il soit nécessaire d'utiliser un instrument de mesure supplémentaire pour la brillance et de le remettre en place et de l'aligner à chaque fois.

Proof.de : KonicaMinolta CM26d Spectromètre à tête sphérique avec mesure SCI et SCE : mesure de la couleur libre CIELAB HLC Colour Atlas XL
Proof.de : Spectromètre à tête sphérique KonicaMinolta CM26d avec mesure SCI et SCE : affichage à l'écran



Proof.de : KonicaMinolta CM26d Spectromètre à tête sphérique avec mesure SCI et SCE : Le CK-26d permet de voir directement dans la sphère d'Ulbricht grâce à un volet rétractable et de contrôler ainsi visuellement une nouvelle fois la section de mesure à travers la sphère.
Sur le KonicaMinolta CM-26d, un volet rétractable permet de voir directement dans la sphère d'Ulbricht, et donc de contrôler visuellement une nouvelle fois la section de mesure à travers la sphère et d'ajuster la position de la sphère.justtionnés.

Avec les sphères d'intégration, les surfaces à mesurer sont généralement éclairées sous tous les angles et mesurées à un angle de 8 degrés de l'axe vertical. Cette condition de mesure est appelée d/8 ou d:8. La plupart des instruments de mesure à sphère d'Ulbricht, comme le CM-26d, peuvent mesurer avec ou sans composante spéculaire, comme décrit précédemment.
En revanche, les modèles 45/0 utilisés dans l'industrie de l'impression, comme le X-Rite i1 Pro2, mesurent toujours sans la réflexion spéculaire. La réflexion de la surface de l'échantillon est donc perçue différemment par les géométries optiques d:8 avec composante spéculaire - SCI - , d:8 sans composante spéculaire - SCE - et 45/0 respectivement.

Specular Component Kugelkopf mesure SCI / SPIN et SCE / SPEX expliqué

Mode de mesure SCI

Pour mesurer la vraie couleur d'un objet sans l'influence de l'état de surface, on utilise le mode de mesure "Specular Component Included" (SCI) ou, en français, "composante spéculaire incluse". Le mode SCI inclut à la fois la lumière réfléchie spéculaire et la lumière réfléchie diffuse et est idéal pour le contrôle qualité et la surveillance de la qualité des couleurs.

  • Éclaire l'échantillon uniformément de tous les côtés.
  • Prend en compte la réflexion totale de la surface.
  • A une bonne répétabilité et est insensible aux variations ou aux artefacts de surface
  • Ne perçoit pas les différences de brillance de l'échantillon et ne simule donc pas l'évaluation visuelle.

Mode de mesure SCE

Le mode de mesure "Specular Component Excluded" (SCE) ou, en français, "composante spéculaire exclue", qui exclut la lumière réfléchie par les miroirs, est en revanche utilisé pour évaluer la couleur d'un objet, qui doit correspondre à la perception visuelle de l'œil humain. En mode SCE, une surface brillante est typiquement mesurée plus sombre qu'une surface mate de la même couleur ; similaire à ce que voit l'œil humain. Ce mode est typiquement utilisé dans les contrôles de qualité pour s'assurer que la couleur est conforme aux normes de couleur par inspection visuelle.

  • Éclaire l'échantillon uniformément de tous les côtés, mais pas dans l'angle de réflexion de la mesure
  • Exclut la réflexion spéculaire de la surface, même si ce n'est généralement pas le cas.
  • Comprend la réflexion diffuse de la surface.
  • Est un peu sensible à la variabilité de la surface et aux irrégularités.
  • Mesure la couleur d'une surface de manière similaire à ce que voit l'œil humain.
